ดาดฟ้าโครงเหล็กแท่งเหล็ก

เด็คโครงเหล็กบาร์สเตรทเป็นดาดฟ้าชั้นใหม่ที่พัฒนาโดยวิศวกรการก่อสร้าง แท่งเหล็กในดาดฟ้าพื้นจะถูกแปรรูปลงในโครงเหล็กเหล็กโดยใช้อุปกรณ์เชื่อมโลหะกึ่งอัตโนมัติในโรงงานเพื่อแทนที่ความสูงที่เพิ่มขึ้นและความสามารถในการแบกของดาดฟ้าพื้น

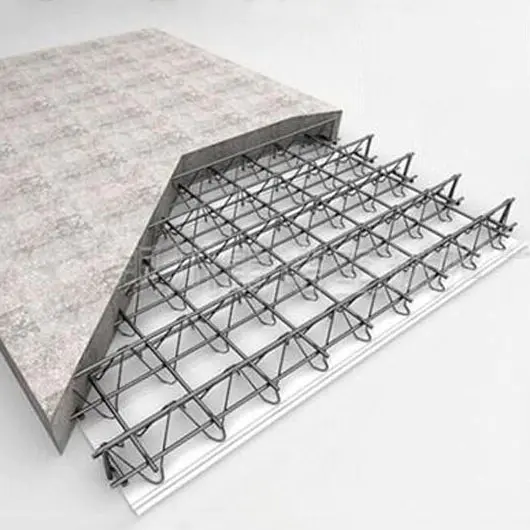

ระบบนี้รวมแถบเหล็กในแผ่นพื้นคอนกรีตเข้ากับเทมเพลตการก่อสร้าง ในระหว่างขั้นตอนการก่อสร้างดาดฟ้าโครงเหล็กแท่งเหล็กสามารถทนต่อน้ำหนักของคอนกรีตเปียกบนแผ่นพื้นและภาระการก่อสร้าง ในช่วงระยะเวลาการใช้งานแท่งเหล็กคอร์ดบนและล่างของโครงเหล็กทำงานร่วมกับคอนกรีตโดยรวมเพื่อทนต่อภาระการใช้งาน

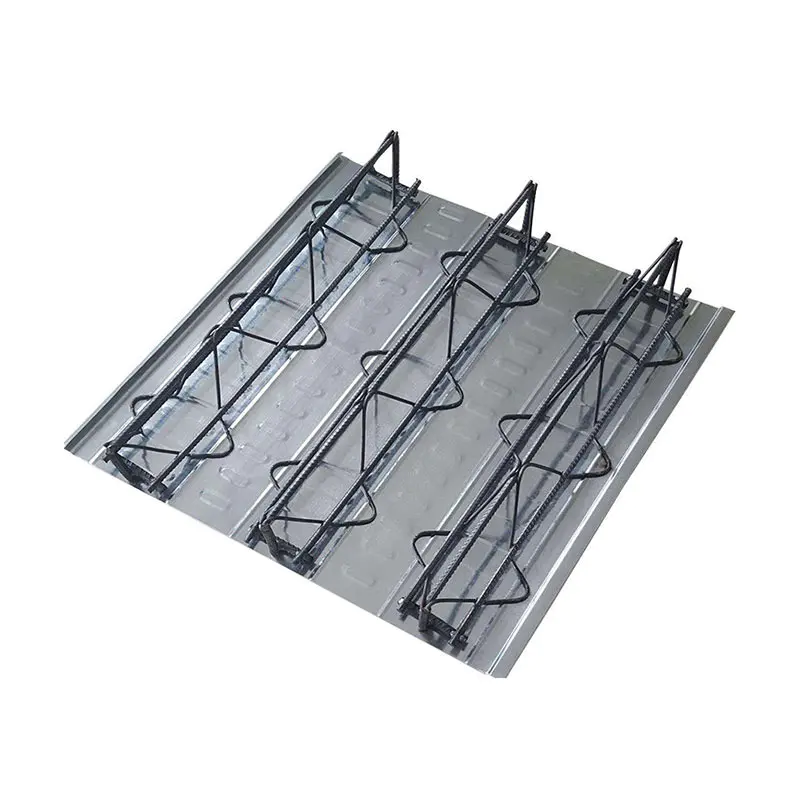

ดาดฟ้ามัดเหล็กบาร์เหล็กเกิดขึ้นโดยการเชื่อมต่อโครงเหล็กและแผ่นด้านล่างผ่านการเชื่อมจุดต้านทาน โครงเหล็กแท่งเหล็กทำจากแท่งเหล็กซึ่งใช้เป็นคอร์ดด้านบนคอร์ดล่างและเว็บบาร์ตามตำแหน่งที่แตกต่างกัน แผ่นด้านล่างสามารถทำจากแผ่นเหล็กชุบสังกะสีหรือแผ่นเหล็กรีดเย็น

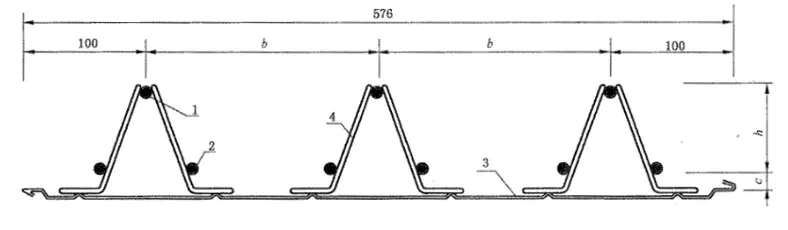

ความสูง

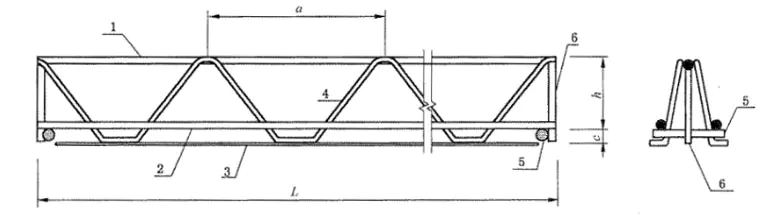

มุมมองแบบแยกส่วน

1、 คอร์ดด้านบน； 2、 คอร์ดล่าง；

3、 แผ่นด้านล่าง； 4、 เว็บบาร์；

5、 การเสริมแรงในแนวนอนของการสนับสนุน； 6、 แถบสนับสนุนแนวตั้ง

L： ความยาวของแผ่นพื้นเหล็กมัด≤12000มม.；

H： ความสูงของโครงเหล็ก 70 ~ 170 มม.

A： ระยะห่างระหว่างส่วนมัดเหล็ก, 200 มม.;

B： ระยะห่างระหว่างโครงถักแถบเหล็ก, 188 มม.;

C： ความหนาของฝาครอบคอนกรีต 15 มม.;

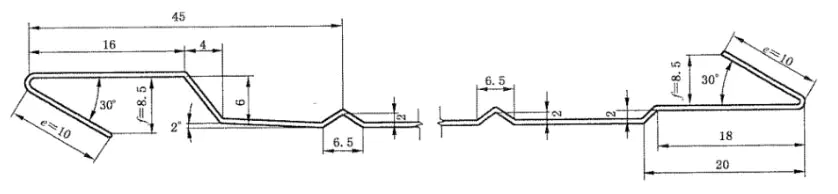

แผนภาพของแผ่นด้านล่าง

ก่อนที่จะวางดาดฟ้ามัดเหล็กบาร์เหล็กควรตั้งค่าสายอ้างอิงตามตำแหน่งเริ่มต้นที่แสดงบนภาพวาด บอร์ดแรกควรจัดแนวกับบรรทัดอ้างอิงและบอร์ดอื่น ๆ ได้รับการติดตั้งตามลำดับ การเชื่อมต่อของบอร์ดใช้วิธีการยึดและการเชื่อมต่อตะขอระหว่างบอร์ดควรแน่นเพื่อให้แน่ใจว่าไม่มีการรั่วไหลเมื่อเทคอนกรีต
